Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCD1,5/13-GF-3,81 |
Hersteller ID | 1830211 |
Unsere Artikelnummer | 2686389 |
Bestellmenge | Pack á 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918112592 |
Zolltarif-Nr. | 85366930 |
Artikeleigenschaften

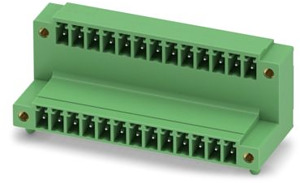

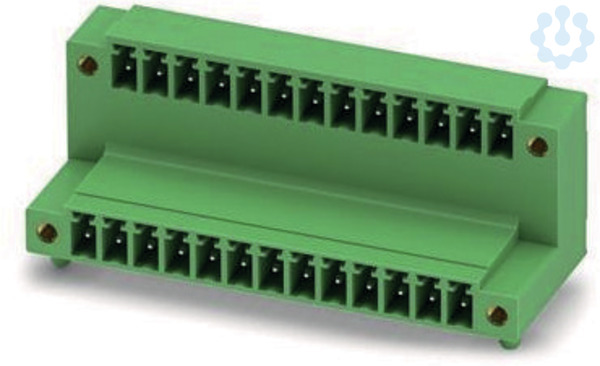

Leiterplattengrundleiste, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 26, Anzahl der Reihen: 2, Polzahl pro Reihe: 13, Anzahl der Anschlüsse: 26, Artikelfamilie: MCD 1,5/..-GF, Rastermaß: 3,81 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Stecksystem: MINI COMBICON, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.
Gehäusefarbe
grün
Befestigungsart
sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Werkstoff der Kontaktbeschichtung
Zinn
Steckverbinderausführung
fester Steckverbinder
Ausführung des elektrischen Anschlusses
sonstige
Werkstoff des Isolierkörpers
sonstige
Kontaktausführung
Stift
Art der Leiterplattenbefestigung
sonstige
Winkel Leiterplatte/Kontakt
sonstige
Verbindungsart
Leiterplatte zu Kabel
Verpackungsart
Karton
Verschmutzungsgrad
2
Art der Banderolierung
Karton (für SMD)
Kategorie
III
Länge des Pins
3.5 mm
Rastermaß der Anschlüsse
3.81 mm
Bemessungsstoßspannung
2.5 kV
Bemessungsspannung
160.0 V
Rastermaß der Kontakte
3.81 mm
Bemessungsstrom In
8.0 A
Anzahl der Steckkontakte
13.0
Anzahl der Steckkontaktreihen
2.0
Betriebstemperatur
-40.0 °C
Kategorie
Steckverbinder
Kategorie
Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
Durchmesser Anschlusspin
1.2 mm
Polzahl
26.0
