Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCDV1,5/7-GF-3,81 |
Hersteller ID | 1830305 |
Unsere Artikelnummer | 2686425 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918110918 |
Zolltarif-Nr. | 85366930 |
Artikeleigenschaften

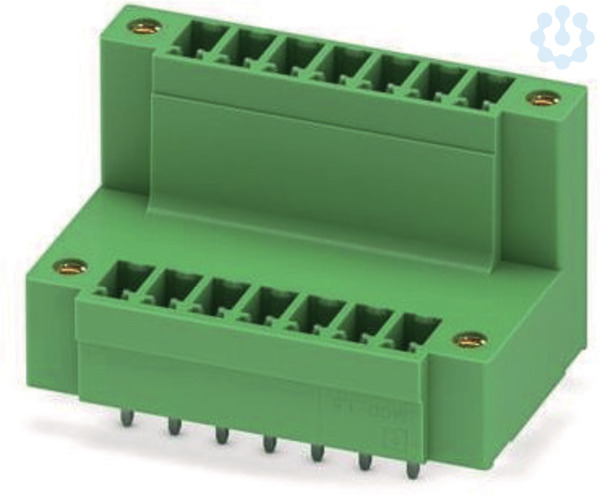

Leiterplattengrundleiste, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 14, Anzahl der Reihen: 2, Polzahl pro Reihe: 7, Anzahl der Anschlüsse: 14, Artikelfamilie: MCDV 1,5/..-GF, Rastermaß: 3,81 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Stecksystem: MINI COMBICON, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.
Gehäusefarbe
grün
Kategorie
III
Werkstoff des Isolierkörpers
sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Art der Banderolierung
ohne
Kontaktausführung
Stift
Verschmutzungsgrad
2
Winkel Leiterplatte/Kontakt
90° (vertikal nach oben)
Steckverbinderausführung
fixierter Steckverbinder
Art der Leiterplattenbefestigung
Flansch
Werkstoff der Kontaktbeschichtung
Zinn
Ausführung des elektrischen Anschlusses
sonstige
Verbindungsart
Leiterplatte zu Kabel
Befestigungsart
sonstige
Betriebstemperatur
-40.0 °C
Bemessungsspannung
160.0 V
Durchmesser Anschlusspin
1.2 mm
Anzahl der Steckkontaktreihen
2.0
Rastermaß der Kontakte
3.81 mm
Bemessungsstoßspannung
2.5 kV
Bemessungsstrom In
8.0 A
Länge des Pins
3.4 mm
Rastermaß der Anschlüsse
3.81 mm
Polzahl
14.0
Kategorie
Steckverbinder
Kategorie
Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
Verpackungsart
Karton
Anzahl der Steckkontakte
7.0
