Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCDV1,5/14-GF-3,81 |
Hersteller ID | 1830376 |
Unsere Artikelnummer | 2686453 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918110697 |
Zolltarif-Nr. | 85366930 |
Artikeleigenschaften

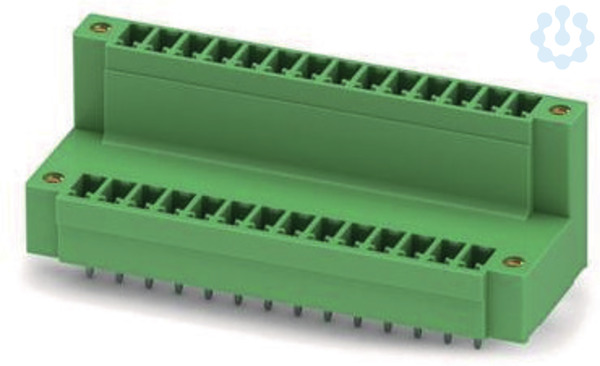

Leiterplattengrundleiste, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 28, Anzahl der Reihen: 2, Polzahl pro Reihe: 14, Anzahl der Anschlüsse: 28, Artikelfamilie: MCDV 1,5/..-GF, Rastermaß: 3,81 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Stecksystem: MINI COMBICON, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.
Kategorie
III
Befestigungsart
sonstige
Steckverbinderausführung
fixierter Steckverbinder
Gehäusefarbe
grün
Winkel Leiterplatte/Kontakt
sonstige
Werkstoff des Isolierkörpers
sonstige
Verschmutzungsgrad
2
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Verbindungsart
Leiterplatte zu Kabel
Verpackungsart
Karton
Ausführung des elektrischen Anschlusses
sonstige
Art der Leiterplattenbefestigung
sonstige
Art der Banderolierung
Karton (für SMD)
Werkstoff der Kontaktbeschichtung
Zinn
Kontaktausführung
Stift
Rastermaß der Kontakte
3.81 mm
Bemessungsstoßspannung
2.5 kV
Anzahl der Steckkontakte
14.0
Bemessungsstrom In
8.0 A
Anzahl der Steckkontaktreihen
2.0
Länge des Pins
3.4 mm
Rastermaß der Anschlüsse
3.81 mm
Bemessungsspannung
160.0 V
Betriebstemperatur
-40.0 °C
Kategorie
Steckverbinder
Kategorie
Leiterplattenklemme
Kategorie
Leiterplattensteckverbinder
Polzahl
28.0
Durchmesser Anschlusspin
1.2 mm
