Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCDV1,5/13-GF-3,81 |
Hersteller ID | 1830363 |
Unsere Artikelnummer | 2686449 |
Bestellmenge | Pack á 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918110857 |
Zolltarif-Nr. | 85366930 |
Artikeleigenschaften

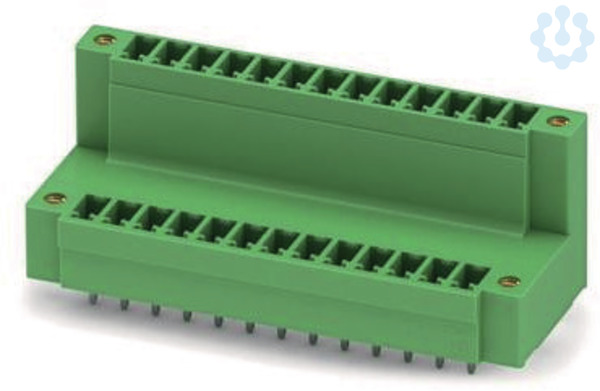

Leiterplattengrundleiste, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 26, Anzahl der Reihen: 2, Polzahl pro Reihe: 13, Anzahl der Anschlüsse: 26, Artikelfamilie: MCDV 1,5/..-GF, Rastermaß: 3,81 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Stecksystem: MINI COMBICON, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.
Winkel Leiterplatte/Kontakt
sonstige
Art der Banderolierung
Karton (für SMD)
Verschmutzungsgrad
2
Art der Leiterplattenbefestigung
sonstige
Kontaktausführung
Stift
Verbindungsart
Leiterplatte zu Kabel
Kategorie
III
Werkstoff des Isolierkörpers
sonstige
Befestigungsart
sonstige
Ausführung des elektrischen Anschlusses
sonstige
Gehäusefarbe
grün
Verpackungsart
Karton
Werkstoff der Kontaktbeschichtung
Zinn
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Steckverbinderausführung
fester Steckverbinder
Anzahl der Steckkontaktreihen
2.0
Anzahl der Steckkontakte
13.0
Bemessungsspannung
160.0 V
Länge des Pins
3.4 mm
Bemessungsstrom In
8.0 A
Rastermaß der Kontakte
3.81 mm
Bemessungsstoßspannung
2.5 kV
Rastermaß der Anschlüsse
3.81 mm
Betriebstemperatur
-40.0 °C
Kategorie
Steckverbinder
Kategorie
Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
Durchmesser Anschlusspin
1.2 mm
Polzahl
26.0
