Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCDV1,5/12-GF-3,81 |
Hersteller ID | 1830350 |
Unsere Artikelnummer | 2686445 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918110864 |
Zolltarif-Nr. | 85366930 |
Artikeleigenschaften

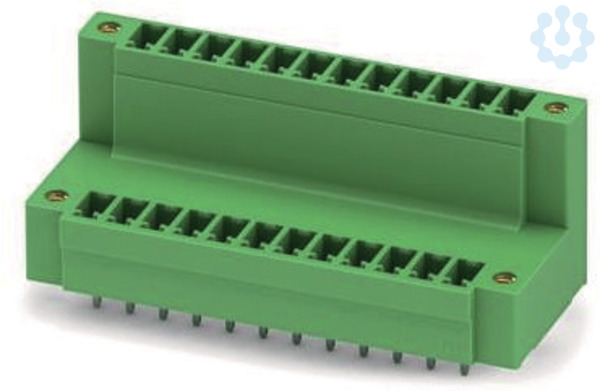

Leiterplattengrundleiste, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 24, Anzahl der Reihen: 2, Polzahl pro Reihe: 12, Anzahl der Anschlüsse: 24, Artikelfamilie: MCDV 1,5/..-GF, Rastermaß: 3,81 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Stecksystem: MINI COMBICON, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.
Kontaktausführung
Stift
Gehäusefarbe
grün
Befestigungsart
sonstige
Steckverbinderausführung
fixierter Steckverbinder
Ausführung des elektrischen Anschlusses
sonstige
Werkstoff der Kontaktbeschichtung
Zinn
Brennbarkeitsklasse des Isolierstoffs nach UL 94
sonstige
Werkstoff des Isolierkörpers
Thermoplast
Winkel Leiterplatte/Kontakt
90° (vertikal nach oben)
Verschmutzungsgrad
2
Art der Banderolierung
ohne
Art der Leiterplattenbefestigung
Flansch
Kategorie
III
Verbindungsart
Leiterplatte zu Kabel
Betriebstemperatur
-40.0 °C
Durchmesser Anschlusspin
1.2 mm
Rastermaß der Anschlüsse
3.81 mm
Bemessungsstoßspannung
2.5 kV
Polzahl
24.0
Länge des Pins
3.4 mm
Bemessungsspannung
160.0 V
Anzahl der Steckkontaktreihen
2.0
Rastermaß der Kontakte
3.81 mm
Bemessungsstrom In
8.0 A
Kategorie
Steckverbinder
Kategorie
Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
Verpackungsart
Karton
Anzahl der Steckkontakte
12.0
